一、焦炉煤气锅炉主要参数及相关数据
1、锅炉规范
- 额定蒸发量D：：52t/h
- 额定蒸汽压力Pe：：4.2Mpa
- 锅筒事情压力：：4.62Mpa
- 额定蒸汽温度T：：450℃
- 给水温度：：105℃
- 排烟温度tpy：：140℃
- 锅炉热效率η：：92.5﹪
- 设计燃料种类：：焦炉煤气
- 燃料消耗量B：：9306.7Nm3/h

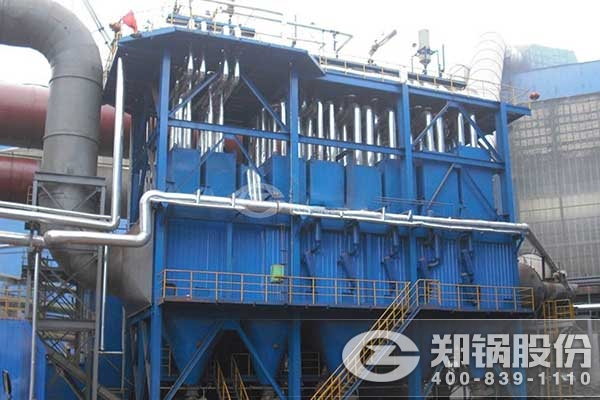

焦炉煤气锅炉
2、基本尺寸
- 锅筒中心标高：：16745mm
- 炉膛深度：：4370×4370
- 锅炉总宽度：：78060mm
- 锅炉最大深度：：13240mm
3、焦炉煤气因素：：(mol ﹪)
CO: 6.5 H2: 58 CO2: 2.25 N2: 5 CH4: 25 C2H4: 3 O2: 0.55
燃气低位发热量为：：17500 KJ/Nm3
4、理论烟风量
- 理论空宇量V：：4.3173Nm3/Nm3
- 凉风量V×B：：51925.9
- 排烟量Qy：：94107.7 m3/h
- 燃料消耗量(B)：：9306.72Nm3/h
二、热力盘算综合表
| 名 称 | 符号 | 单 位 | 炉膛 | 高温 过热器 | 低温 过热器 | 防 渣管 | 高省 | 低省 | 下省空预器 | ||
| 入口烟温 | T, | ℃ | 1035 | 819 | 1097..5 | 656 | 428 | 283 222 | |||
| 出口烟温 | T,, | ℃ | 1097.5 | 819 | 656 | 1035 | 428 | 283. | 222 140 | ||
| 工质入口 | t, | ℃ | 260 | 313 | 264 | 260 | 180 | 132 | 105 30 | ||
| 工质出口 | t,, | ℃ | 260 | 450 | 3480.5 | 260 | 260 | 180 | 132 135 | ||
| 温压 | △t | ℃ | 544.6 | 419 | 806 | 316 | 195.8 | 133 97.3 | |||
| 受热面积 | H | ㎡ | 128 | 94.3 | 153.2 | 24 | 239.5 | 226.4 | 226.3 820 | ||
| 传热系数 | K | W/㎡℃ | 86 | 57 | 74.1 | 70.5 | 66.7 | 53 22.2 | |||
| 烟气速率 | Wy | m/s | 11 | 10.8 | 8.81 | 10.9 | 9.2 | 7.7 10.22 | |||
| 工质速率 | Wg | m/s | 20 | 20 | 7.23 | ||||||
| 传热量 | Q1 | KJ/Nm3 | 8393.9 | 2012.8. | 1415.1 | 553.45 | 2065..4 | 1139.8. | 618.1 684.85 | ||
| 盘算误差 | △Q | KJ/Nm3 | △Q=Q*η/100-∑Qi*(1-Q4)/100= | -12.9 | |||||||
| 比值 | △Q/Q | *100=0.074﹤0.5 | |||||||||
